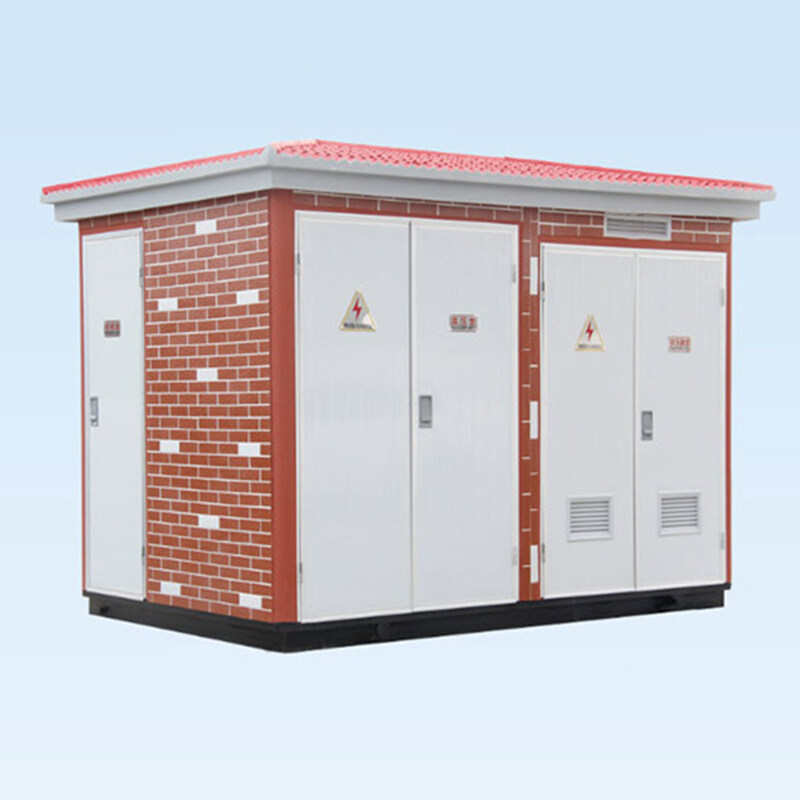

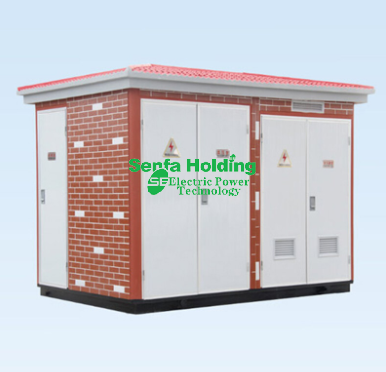

YB□-12 预装式箱式变电站(欧式)

预装式变电站(又称组合式变电站)比土建变电站使用灵活方便,被广泛用于城网改造高层建筑楼寓、住宅小区、工业园区、商业中心、空港、车站码头、学校、一矿企业等场所。预装式变电站(以下简称箱变)由高压开关设备、变压器、低压开关设备三个部分组成,总体布置有组合式和一体式(俗称欧变)。所谓组合式是这三个部分各为一室而组成“目”或“品”字形布置,一体式足以变压器为主体,高压负荷开关及熔断器等装在变压器箱体内,构成一体式布置。

服务承诺: 一年保修 产品终身服务 免收服务费 服务随叫随到

产品价格:60000.00

销售热线:15873222055

产品描述

YB□-12 预装式箱式变电站(欧式)产品概述

预装式变电站(又称组合式变电站)比土建变电站使用灵活方便,被广泛用于城网改造高层建筑楼寓、住宅小区、工业园区、商业中心、空港、车站码头、学校、一矿企业等场所。

预装式变电站(以下简称箱变)由高压开关设备、变压器、低压开关设备三个部分组成,总体布置有组合式和一体式(俗称欧变)。所谓组合式是这三个部分各为一室而组成“目”或“品”字形布置,一体式足以变压器为主体,高压负荷开关及熔断器等装在变压器箱体内,构成一体式布置。

型号及含义

YB□-12 预装式箱式变电站(欧式)功能与特点

1.高压开关设备、变压器、低压开关设备三位一体,成套性强;

2.高、低压保护完善,运行安全可靠,维护简单;

3.占地少、投资省、生产周期短、移动方便;

4.接地方案灵活多样;

5.结构独特:独特蜂窝式结构双层(复合板)外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢合金、铝合金、冷轧板、彩钢板、贴瓷砖、贴木条、新型环保材料、表面水彩画可选;

6.型式多样:通用型、别墅型、紧凑型多种样式;

7.高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测具备“四遥”功能,便于配网自动化升级。本系列广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

 使用环境条件

1.海拔高度不超过4000m;环境温度:-25℃-40℃;

2.相对湿度:日平均值不大于95%,月平均值不大于90%;

3.安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。

产品介绍

A、整体结构

a、产品主要分:高压开关室、变压器室、低压开关室三部份,三部份可分体运输。

b、产品采用独特的大循环散热设计保证产品温升水平,各室之间单独密封不会形成各室之间的热交换。

C、产品外壳采用优质不锈钢板制作。钢板结构的各个零部件均经过特殊的防腐处理,不锈钢板结构具有极强的耐腐蚀能力和良好的机械强度。

d、产品可直接安装在户内,不需要另外建筑基础,节约成本及空间,安装方便。

B、 高压室

高压采用本公司自主研发的SF6充气开关柜,把所有开关设备、母线等密封在密闭的不锈钢箱体内,外部无裸露带电体。运行安全、可靠性高全模块化设计,所有模块都可根据用电要求实现侧出线及顶部扩展的连接方式,很大限度的满足供电方案的需要。

C、低压室

低压侧进出线均采用新型塑壳断路器,开关体积小、无飞狐、更换方便;多功能智能综合保护控制器及新型集成无功补偿装置。

D、变压器室

变压器采用环氧树脂全绝缘变压器,绝缘耐热等级为F级,变压器无任何助燃材料,在运行中不产生任何不利于环境的气体或其他中间产物,具有良好的阻燃,环保、节能等特性。

E、内部连接

变压器与中式固体开关之间采用本公司的固体绝缘电缆附件连接,安全可靠,全绝缘。

用途

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

安装、使用与维修

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外,还注意以下事项:

1).用户收货时应按有关规定仔细检查,对于不马上安装的产品,应按正常使用条件规定,存放于适当的场所。

2).产品应采用专用吊具底部起吊。

3).产品水平安放在事先做好的基础上,然后将产品底座与基础之间的缝隙用水泥沙浆抹封,以免雨水进入电缆室,通过高、低压室的底封板接入高、低压电缆。

4).产品安装就位后应做好可靠接地;电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地、所有接地应共用一组接地装置,其接地电阻应小于4欧姆,从接地网引至本产品的接地引线应小于2条。

5).产品在安装完毕或维修后,投运前应时行如下项目的检验和试验:

(1)变电站内是否清洁;

(2)操作机构是否灵活;

(3)主要电器的通断是否灵活可靠;

(4)电器辅助触的通断是否可靠准备;

(5)表计及继电器动作是否准确无误;

(6)仪表及互感器的变化及接线极性是否正确;

(7)所有电器安装螺母是否拧紧,安装是否牢固可靠;

(8)母线连接是否良好,其支撑绝缘子,夹件是否安装可靠;

(9)电器的整定值是否符合要求,熔断器熔芯规格是否正确;

(10)主电路及辅助电路的接点是否符合电气原理图要求。

6).维修

(1)产品中所有元件安各自的技术要求维护;

(2)若选用的变压器为油浸式,每年应按规格至少进行一次油样分析检查;

(3)运行中的高压侧开关设备,经20次带负荷或2000次无负荷分合闸操作后,应检查触头情况和灭弧装置的损耗程度,发现异常应及进检修或更换。

(4)低压开关设备自动跳闸原因,待排除故障后,方能重新投运;

(5)避雷器每年应在雷雨季节到来之前进行一次预防性试验;

产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书,钥匙操作工具以及根据协议书提供的备品备件。
