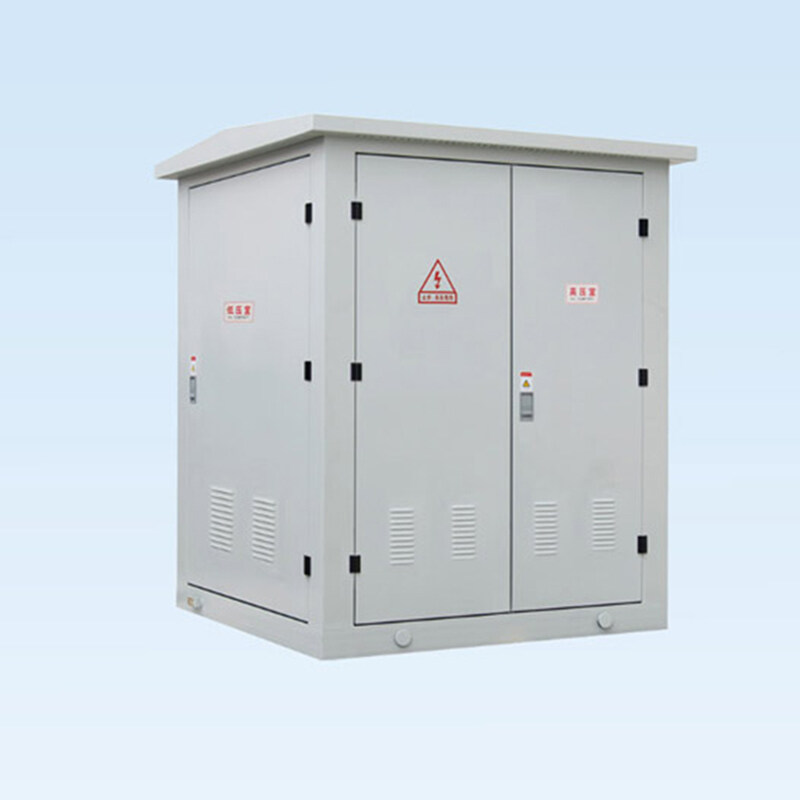

YB□ - 12小型化欧式箱变

YB□ - 12小型化欧式箱变产品概述

小型化、智能化预装式变电站比土建变电站使用灵活方便，被广泛用于城网改造高层建筑楼寓、住宅小区、工业园区、商业中心、空港、车站码头、学校、一矿企业等场所。

预装式变电站（以下简称箱变）由高压开关设备、变压器、低压开关设备三个部分组成，总体布置有组合式和一体式（俗称欧变）。所谓组合式是这三个部分各为一室而组成“目”或“品”字形布置，一体式足以变压器为主体，高压负荷开关及熔断器等装在变压器箱体内，构成一体式布置。

YB□ - 12小型化欧式箱变功能与特点

小型化、智能化预装式变电站，欧式箱变的高压室基本是高压负荷开关，高压熔断器和避雷器等组成！能够实行停送电操作同时有过负荷和短路防护！而欧式箱变低压室基本是低压空气开关，电流互感器，电流表，电压表等！欧式箱变拥有先进的可靠技术，箱体都是采用领先的加工技术，拥有良好的耐腐蚀，耐磨性能！并且组合灵活，方便运输，安装，施工便捷，费用少，无污染，运行安全可靠，全绝缘等等优异的特点！并且小型化欧式箱变是具备自动化程度高的设备，是由智能化设计，能够对各方面起到全面的保护，达到无人看守的需求！小型化欧式箱变是节省投资，见效快！

使用环境条件

1.海拔高度不超过4000m；

2.环境温度：-25℃-40℃；

3.相对湿度：日平均值不大于95%，月平均值不大于90%；

4.安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

产品介绍

一、整体结构

a、产品主要分：高压开关室、变压器室、低压开关室三部份，三部份可分体运输。

b、产品采用独特的大循环散热设计保证产品温升水平，各室之间单独密封不会形成各室之间的热交换。

C、产品外壳采用优质不锈钢板制作。钢板结构的各个零部件均经过特殊的防腐处理，不锈钢板结构具有极强的耐腐蚀能力和良好的机械强度。

d、产品可直接安装在户内，不需要另外建筑基础，节约成本及空间，安装方便。

二、高压室

高压采用本公司自主研发的SF6充气开关柜，把所有开关设备、母线等密封在密闭的不锈钢箱体内，外部无裸露带电体。运行安全、可靠性高；全模块化设计，所有模块都可根据用电要求实现侧出线及顶部扩展的连接方式，很大限度的满足供电方案的需要。

三、低压室

低压侧进出线均采用新型塑壳断路器，开关体积小、无飞弧、更换方便；多功能智能综合保护控制器及新型集成无功补偿装置。

四、变压器室

变压器采用环氧树脂全绝缘变压器，绝缘耐热等级为F级，变压器无任何助燃材料，在运行中不产生任何不利于环境的气体或其他中间产物，具有良好的阻燃，环保、节能等特性。

五、内部连接

压器与中式固体开关之间采用本公司的固体绝缘电缆附件连接，安全可靠，全绝缘。

 用途

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。
